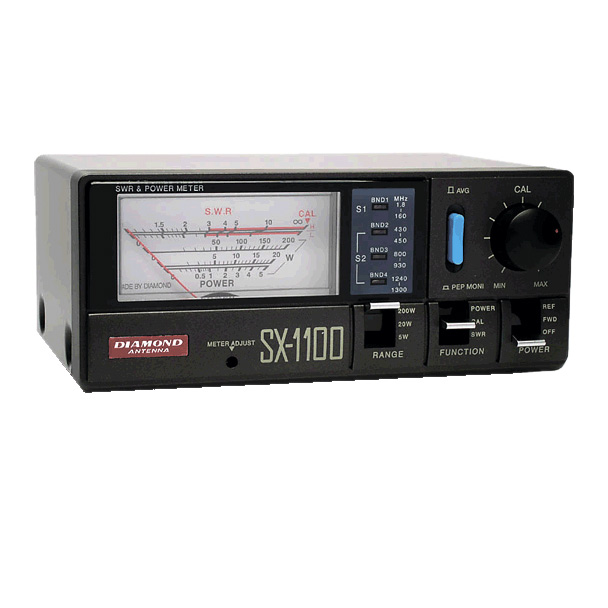

Diamond SX-1100

Diamond SX-1100— представляет собой измеритель КСВ и мощности вставного типа, включаемый между передатчиком и антенной.

Используя измеритель Diamond SX -1100, передаваемую мощность и КСВ можно измерять с помощью очень простых операций. Кроме этих традиционных измерений, используя функцию контроля пиковой мощности огибающей в режиме одной боковой полосы можно измерять максимальное значение мощности огибающей. С помощью широкополосного, создающего низкие вносимые потери направленного ответвителя фирмы DIAMOND эти измерения можно проводить, оказывая минимальное влияние на линию передачи.

Шкалы измеряемой мощности: 5-20-200 Вт
Мин. мощность для измерения КСВ: 1 Вт (S1), 2 Вт (S2)
Точность измерения: +/-10%
Потери: <0.2 dB (S1), <0.15 dB (S2)
Питание: 13.8 В DC
Размеры: 155×63x103 мм
Вес: 540 г
