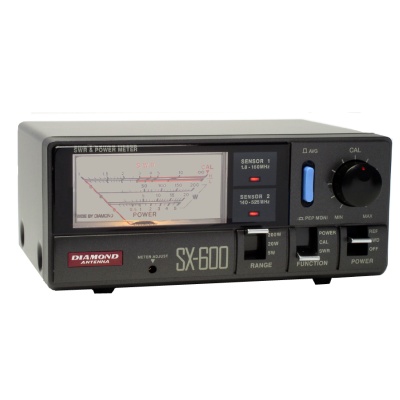

Diamond SX-600

Diamond SX-600— представляет собой измеритель КСВ и мощности вставного типа, включаемый между передатчиком и антенной.

Используя измеритель Diamond SX -600, передаваемую мощность и КСВ можно измерять с помощью очень простых операций. Кроме этих традиционных измерений, используя функцию контроля пиковой мощности огибающей в режиме одной боковой полосы можно измерять максимальное значение мощности огибающей. С помощью широкополосного, создающего низкие вносимые потери направленного ответвителя фирмы DIAMOND эти измерения можно проводить, оказывая минимальное влияние на линию передачи.

Диапазон частот: 1.8-160 МГц (S1), 140-525 МГц (S2).
Шкалы измеряемой мощности: 5-20-200 Вт.
Мин. мощность для измерения КСВ: 1Вт (S1), 4 Вт (S2).
Точность измерения: +/-10%.
Потери:
<0.2 dB (S1)
<0.3 dB (S2)
Питание: 13.8 В DC.
Размеры: 155x63x103 мм.
Вес: 630 г.
Разъем: SO-239.
Функции: измерение падающей мощности, отраженной мощности, КСВ.
Подсветка дисплея (требует внеш. пит. 13.8 В).
