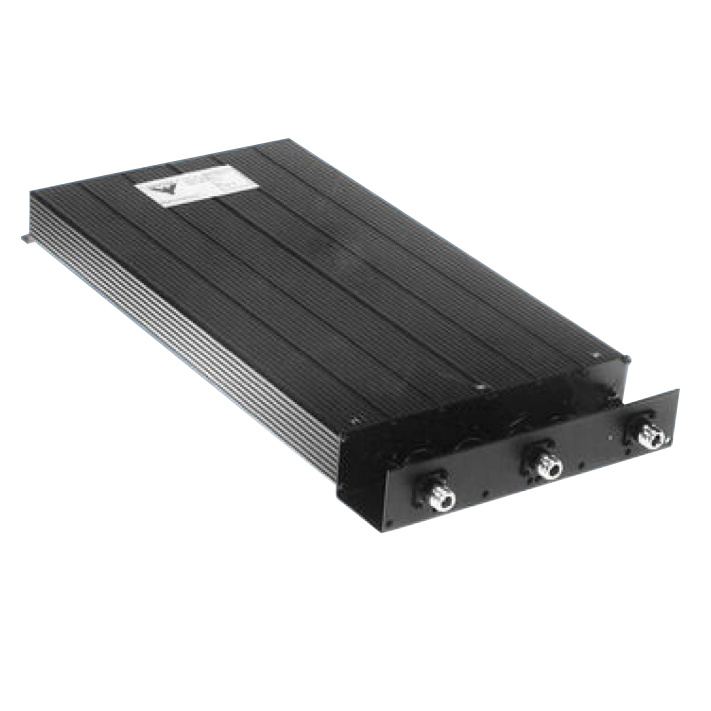

Procom DPF 2 / 6-150 H N — дуплексный фильтр (дуплексер) высокой мощности для дуплексных радиостанций и ретрансляторов.
Дуплексер выпускается в низкочастотной версии DPF 2/6-150L на диапазон частот 138-156 МГц и в высокочастотной версии DPF 2/6-150H для диапазона 152-175 МГц. Эти версии, в свою очередь, разбиваются на 3 модели с различным дуплексным разносом. Дуплексер имеет четвертьволновые элементы с серебряным покрытием сечением 40X40 мм с температурной компенсацией. DPF 2/6-150 может постоянно работать на выходной мощности 150 Вт (при потерях в дуплексере не более 1 дБ). Элементы выполнены из анодированного алюминия, шасси из стали. В разъемах в качестве диэлектрика использован тефлон. Корпус покрыт черным полимером для предохранения от коррозии.
| Основные технические характеристики DPF 2/6-150 H N | |
| Диапазон частот: | 152-175 МГц |
| Дуплексный разнос: | 6-8МГц, 150 Вт |
| Максимальная входная мощность: | 150 Вт |
| Потери ТХ (антенна) - RX (антенна): | <1,2 дБ (разнос TX/RX 4,5 МГц) |
| Подавление ТХ сигнала на частоте RX: | >80 дБ |
| Изоляция RX сигнала на частоте TX: | >80 дБ |
| Дуплексный разнос: | 1-10 МГц |
| Импеданс: | 50 Ом |
| КСВ (коэффициент стоячей волны): | <1,5 |
| Диапазон температур: | -30...+60°С |
| Стабильность частоты: | около 5 ppm/°C |
| Разъемы: | N-мама |
| Габариты: | 540х250х50 мм |
| Вес: | 4.5 кг |
