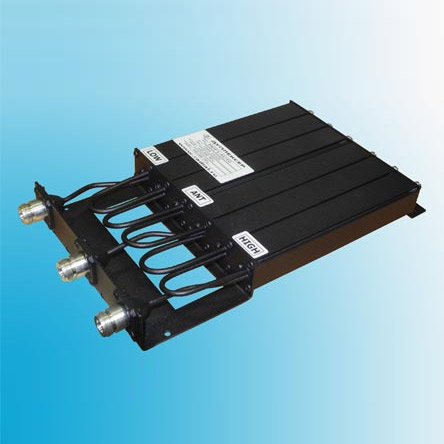

Радиал MDF1-6U-10

Малогабаритный дуплексер

рекомендованная
розничная цена

По запросу

Описание
Технические характеристики

Популярность частотного разноса 10 МГц между приёмом и передачей в ретрансляторах на UHF диапазоне позволяет стандартизировать конструкции дуплексеров и изготавливать их сразу на весь диапазон без разбивки модельного ряда на субдиапазоны.

Малогабаритный дуплексер Радиал MDF1-6U-10 выполнен на основе полноразмерных медных трубчатых 1/4 волновых резонаторах в корпусах сечением 1 дюйм(25 мм).

Технологические отверстия в резонаторах допускают некоторую подстройку линий связи с резонаторами и точную настройку на любом участке рабочего диапазона.

Технические характеристики дуплексера Радиал MDF1-6U-10
Рабочий диапазон частот, МГц	400-470
Потери (с подстройкой) не более, dB	1.2
Разнос TX/RX, МГц	8-13
Импеданс, Ом	50
Изоляция не хуже, dB	85
КСВ, не хуже	1.5
Проходная мощность, не более, Вт	50
Диапазон рабочих температур с гарантированной стабилизацией, °С	От -30 до +50
Масса, кг	1.1
Разъем	N-мама
Габариты, мм	285x156x32
