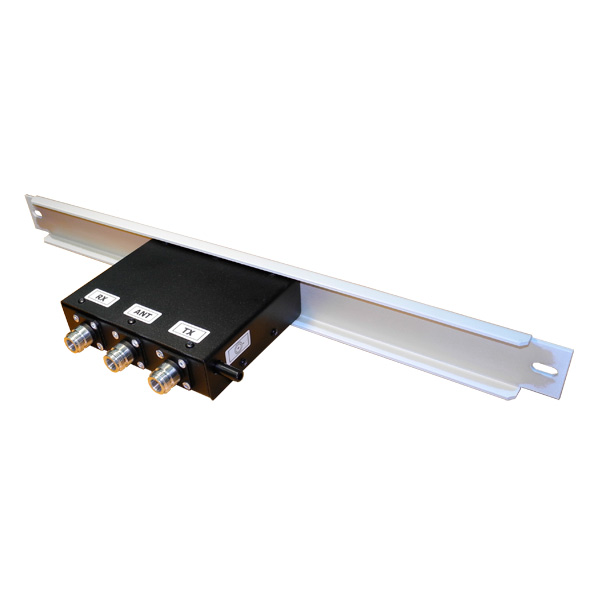

Радиал HPSW VHF
Высокочастотный переключательрозничная цена
- Описание
- Технические характеристики
Высокочастотный переключатель Радиал HPSW VHF предназначен для работы в составе цифрового ретранслятора Motorola SLR5500 на симплексной частоте, используя для приема/передачи два тайм-слота (технология TDMA).
Используется для увеличения дальности связи между абонентами в случаях использования симплексной системы связи.
Работа ВЧ переключателя Радиал HPSW VHF-R основана на свойстве PIN – диодов пропускать или запирать ВЧ сигнал при наличии или отсутствии управляющего постоянного напряжения. При подаче ВЧ мощности на порт TX переключатель автоматически переключает общий порт ANT на порт TX. При этом порт RX оказывается развязан от портов ANT и TX на необходимую величину (более 30 дБ) во избежание выхода приемника ретранслятора из строя. При отсутствии ВЧ мощности к общему порту ANT подключен порт RX.
Технические характеристики Радиал HPSW VHF |
|
| Модель | HPSW VHF-R |
| Рабочая полоса, МГц | 140-174 |
| КСВ ТХ, не более | 1.2 |
| КСВ RX, не более | 1.2 |
| Затухание (потери) в плече TX, не более dB | 0.2 |
| Затухание (потери), в плече RX, не более dB | 0.4 |
| Развязка, не менее, dB | 80 |
| Импеданс, Ом | 50 |
| Проходная мощность, не более, Вт | 50 |
| Минимальная мощность срабатывания, не более, Вт | 2 |
| Напряжение питания, В | +12 |
| Режим работы | Симплекс, двухчастотный симплекс (полудуплекс) |
| Масса, кг | 0.56 |
| Габариты, мм | 484х44,5х128 |
| Тип разъемов | N - мама |
