Новинка

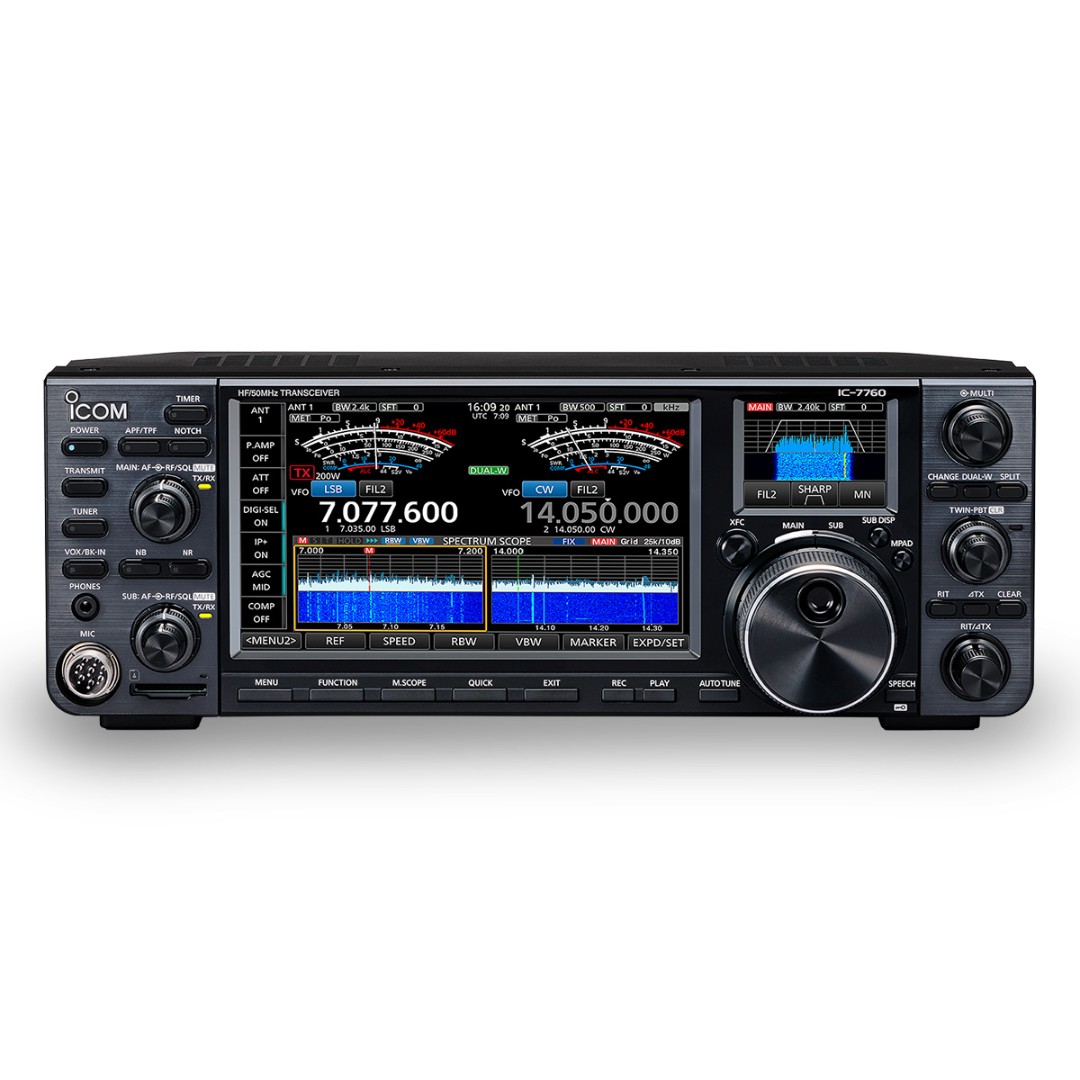

Icom IC-7760

радиолюбительский базовый КВ-трансивер премиум класса

рекомендованная
розничная цена

По запросу

Описание
Технические характеристики

Главные преимущества радиостанции премиум класса Icom IC-7760:

Раздельная компоновка блока управления и блока приёмопередатчика;
Возможность гибкого удалённого управления радиостанцией по сети (ЛВС/LAN) из любого удобного места;
Два независимых радиоприёмных устройства позволяют контролировать два канала одновременно и расширяют возможности мониторинга. Каждый приёмник оснащён собственным динамиком (стерео/моно);
Широкий динамический диапазон (более 100дБ);
Усовершенствованная инновационная система прямой цифровой обработки радиочастотного сигнала (SDR FPGA);
Выходная мощность передатчика 200 Вт с технологией цифровой обработки искажений (DPD*) позволяет получить идеальный кристально-чистый сигнал;
Два цветных сенсорных экрана 2,4 и 7,0 дюйма отображают всю необходимую информацию;
Встроенный автоматический антенный тюнер;
Слот для SD-карты;
Автоматическая серийная нумерация контактов для получения дополнительного преимущества над конкурентами в чемпионатах по радиоспорту.

* Как технология DPD IC-7760 улучшает качество сигнала:

Цифровая коррекция нелинейных искажений передатчика;
Высокая выходная мощность при кристально чистой передаче сигнала;
Превосходные характеристики по интермодуляционным искажениям (IMD)

Технические характеристики трансивера Icom IC-7760
Диапазон частот: (Европейская версия)	Прием (RX):	0.030 ~ 60.00 МГц
	Передача (TX):	0.1357 ~ 0.1378, 1.810 ~ 1.999, 3.500 ~ 3.800, 7.000 ~ 7.200, 10.100 ~ 10.150, 14.000 ~ 14.350, 18.068 ~ 18.168, 21.000 ~ 21.450, 24.890 ~ 24.990, 28.000 ~ 29.700, 50.000 ~ 52.000 МГц
Виды излучения:		USB, LSB, CW, RTTY, PSK31/63, AM, FM
Количество каналов памяти:		101 (99 обычных, 2 кан. границы сканирования)
Разъемы антенны:		SO-239 × 4 (50Ω несимметричный (тюнер отключен)) BNC × 1 (Вход/выход приемной антенны)
Требования к источнику питания	Блок приёмопередатчика	90 ~ 264 В, сеть переменного тока
	Блок управления	15.0 ±0.75 В пост.тока (адаптер BC-267/E)
Потребляемая мощность	Передача (TX):	800 ВА
	Приём (Rx):	150 ВА (Блок приёмопередатчика + Блок управления при макс громкости) 3,0 А (Блок управления при макс громкости и 15.0 В пост.тока)
Диапазон рабочих температур		От 0°C до +50°C
Стабильность частоты		Менее ±0.5 ppm (от 0 °C до +50 °C)
Разрешение по частоте		1 Гц
Габаритные размеры (Ш×В×Д)	Блок приёмопередатчика	425 × 149 × 442 мм
	Блок управления	340 × 118 × 103.5 мм
Вес (приблизительно)	Блок приёмопередатчика	15.8 кг
	Блок управления	2.3 кг

Передатчик
Уровень выходной мощности (КВ/50 МГц)	SSB/CW/FM/RTTY/PSK	1 ~ 200 Вт
Уровень выходной мощности (КВ/50 МГц)	AM	0.25 ~ 50 Вт
Уровень выходной мощности на выходе: Transverter	HF/50 МГц	Более чем: –20 дБм
Уровень выходной мощности на выходе: Transverter	137 кГц	Более чем: –20 дБм
Метод модуляции	SSB	Цифровая PSN модуляция
	AM	Цифровая малосигнальная модуляция
	FM	Цифровая модуляция
Нежелательные (побочные) излучения передатчика	Побочное излучение	КВ диапазоны: Менее -50 дБ Диапазон 50 МГц: Менее -66 дБ
Нежелательные (побочные) излучения передатчика	Внеполосное излучение	КВ диапазоны: Менее –40 дБ Диапазон 50 МГц: Менее –60 дБ
Подавление несущей SSB		Более 50 дБ
Нежелательная боковая полоса (подавление) SSB		Более 50 дБ
Импеданс микрофона		600 Ω

Антенный тюнер
Диапазон частот:	1.8 ~ 60 МГц
Диапазон согласуемого импеданса	16.7Ω –150Ω (несимметричный выход); КСВ не хуже 3:1
Точность согласования КСВ	1.5:1 или менее
Время согласования	2-3 секунды (в среднем) 15 секунд (максимум)

Приёмник
Тип приемника		Супергетеродин с прямой оцифровкой сигнала и SDR
Промежуточная частота		12 кГц
Чувствительность		135 кГц	0.5 ~ 1.799 МГц	1.8 ~ 29.999 МГц	50 ~ 60 МГц
	SSB/CW: (при 10 дБ С/Ш)	1.41 мкВ тип.	–	0.16 мкВ тип.	0.13 мкВ тип.
	AM: (при 10 дБ С/Ш)	–	6.3 мкВ тип.	2.0 мкВ тип.	1.0 мкВ тип.
	FM (при 12 дБ СИНАД)	–	–	0.5 мкВ тип.	0.32 мкВ тип.
Чувствительность шумоподавителя (пороговая)	SSB	Менее 3.2 мкВ (Предусилитель включен)
	FM	Менее 0.32 мкВ (Предусилитель включен)
Избирательность (Форма фильтра: Sharp)		Более чем:		Менее чем:
	SSB (BW: 2.4 кГц)	2.4 кГц/–6 дБ		3.6 кГц/–60 дБ
	CW (BW: 500 Гц)	500 Гц/–6 дБ		700 Гц/–60 дБ
	RTTY (BW: 500 Гц)	500 Гц/–6 дБ		700 Гц/–60 дБ
	AM (BW: 6кГц)	6.0 кГц/–6 дБ		15.0 кГц/–60 дБ
	FM (BW: 15 кГц)	12.0 кГц/–6 дБ		20.0 кГц/–60 дБ
Подавления зеркальных и внеполосных каналов	КВ диапазоны	Более 70 дБ
	Диапазон 50 МГц	Более 70 дБ (исключая искажения АЦП)
Уровень звуковой аудио мощности		Более 2.0 Вт, при 10% искажений с нагрузкой 8Ω
