МОБИЛЬНЫЕ КВ АНТЕННЫ ЗЕНИТНОГО ИЗЛУЧЕНИЯ АЗИ (NVIS)

Мобильные КВ антенны зенитного излучения (NVIS, АЗИ) позволяют организовать качественную радиосвязь без применения ретрансляторов, без образования «мертвых зон» и независимо от рельефа.

Фирма Сайком предлагает антенны зенитного излучения нескольких ведущих мировых производителей, таких так Barrett, Moonraker, Icom.

ПРИНЦИП ДЕЙСТВИЯ АЗИ

АЗИ - это разновидность АФУ, предназначенных для повышения эффективности связи на малых расстояниях с использованием технологий NVIS. Приведенные ниже основные принципы распространения NVIS помогут оператору ВЧ-радиосвязи эффективно использовать это устройство, а также правильно выбирать рабочие частоты КВ-радиостанции.

МЕРТВАЯ ЗОНА КВ СВЯЗИ

Сектор излучения ионосферной (пространственной или небесной волны от вертикальной (штыревой) короткой антенны создается при малых углах подъема и будет отражаться обратно на землю на расстоянии 300-500 км, в то время как сектор земной радиоволны становится непригодным для связи на расстоянии около 80 км. Область между максимальной дальностью земной волны и самым коротким расстоянием пространственной волны называется МЕРТВОЙ ЗОНОЙ КВ СВЯЗИ (SKIP ZONE).

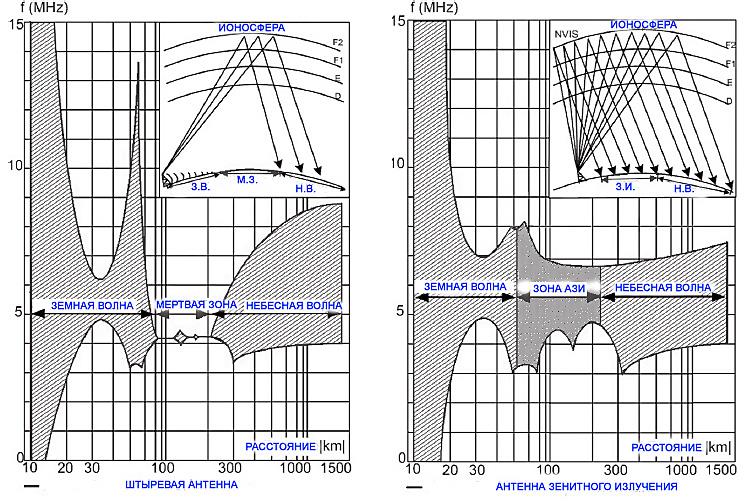

График распространения волны слева показывает производительность вертикальной антенны (штыря). В зависимости от рабочих частот, условий распространения и особенностей местности, мертвая зона может начинаться с 20 км и простираться до нескольких сотен километров, что делает КВ-радиосвязь на некоторых расстояниях затруднительной или вовсе отсутствующей.

РЕЖИМ АЗИ / NVIS

Более длинный и изогнутый горизонтально штырь (или полурамка) увеличивает уровень сигнала на дополнительные 6-8 дБ и повышает эффективность излучения при более высоких углах подъема. Использование составляющей излучения ионосферной волны с углами вертикального подъема на частотах ниже 10 МГц называется режимом NVIS (Near Vertical Incidence Skywave - Ближнее вертикальное падение небесной волны). Этот метод гарантирует, что большая часть вертикально излучаемой радиочастотной энергии отражается обратно на землю под различными углами и примерно с такой же силой на расстояниях от 0 до 500 км. Смотрите правую диаграмму распространения для получения информации о характеристиках изогнутого антенного штыря в режиме NVIS.

ОСОБЕННОСТИ РЕЖИМА АЗИ (NVIS)

• ЭКСПЛУАТАЦИЯ НА СЛОЖНОМ РЕЛЬЕФЕ: NVIS - это чистый режим ионосферных волн, в котором отраженный от ионосферы обратный сигнал падает на землю почти вертикально. Это значительно снижает влияние высоких препятствий на местности, таких как горы, здания и деревья, которые ослабляют прохождение земных волн. Чтобы эффективно использовать эту функцию при работе на малых расстояниях, оператор должен использовать частоты, которые отражаются ионосферными слоями F1-F2 и при этом ниже, чем максимально применимая частота прохождения (MUF) для конкретной области и времени суток. Обычно рабочие частоты NVIS должны быть ниже 10 МГц для дневной работы и ниже 4 МГц для ночной работы.
• ЗАЩИТА ОТ ПОМЕХ: сигналы и помехи различных наземных источников излучения приводят к ухудшениям и разрывам КВ связи. Поверхностная волна будет ослаблена помехами и местностью, в то время как потери на трассе NVIS ионосферной волны будут постоянными при минимальном ослаблении мощности сигнала. Для подавления работы КВ радиостанции в режиме NVIS, генератор помех должен быть расположен очень близко от передатчика и иметь большую мощность.
• МАЛАЯ МОЩНОСТЬ ПЕРЕДАТЧИКА: В качестве дополнительной меры защиты от радиоэлектронной борьбы оператор станции NVIS может снизить мощность ВЧ-передатчика до 20-30 Вт без потери устойчивой радиосвязи. Это приведет к гораздо более низкой вероятности перехвата или обнаружения.

РЕКОМЕНДУЕМЫЕ ОБЛАСТИ ПРИМЕНЕНИЯ NVIS

Антенны NVIS рекомендуется использовать в следующих условиях:

1. Работа в городских, горных и других районах, не способствующих радиосвязи земной волной.
2. Работа в лесах (или в других местах с высоким затуханием сигнала).
3. Когда недоступно поднятие антенн на значительную высоту.
4. При сильных наземных помехах.
5. Для скрытной КВ радиосвязи.

РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ

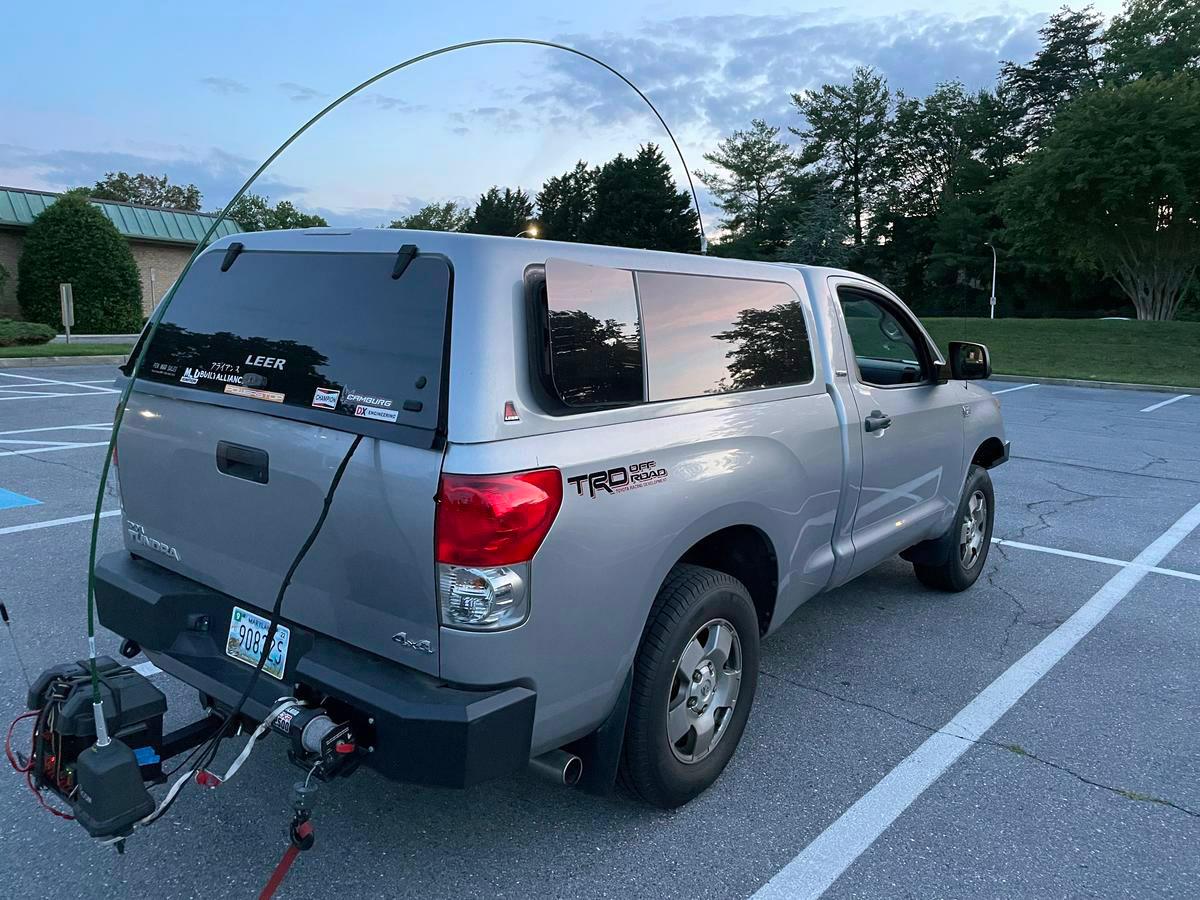

Удлиняющий комплект АЗИ / NVIS изготовлен из высококачественных гибких композитных материалов, способных выдерживать сильные удары веток деревьев и других препятствий.

Свернутый комплект NVIS можно перевозить в автомобиле. Используя простое оборудование и различные варианты монтажа, его можно быстро и легко прикрепить к широкому спектру транспортных средств или использовать в базовых станциях.

Одно из самых бюджетных NVIS решений может быть реализовано на оборудовании японской фирмы ICOM. КВ антенна со встроенным тюнером ICOM AH-740 может работать в режиме зенитного излучения с помощью дополнительной удлиняющей вставки ICOM AH-5NV или STEALTH FG4200. Купить NVIS антенны можно на официальном сайте компании Сайком, официального поставщика данного оборудования.

Так же предлагается магнитная АЗИ Уранис HLA-6125 (разработана в России). Используются для обеспечения надежной КВ радиосвязи с помощью режима зенитного излучения (Near Vertical Incidence Skywave, NVIS)
